Высоковольтный генератор гармонических сигналов


Назначение

Формирование высоковольтных электрических сигналов.

Изменение параметров сигналов осуществляется путем передачи сообщений от управляющего компьютера через порт USB. Интерфейс управляющей программы, работающей в ОС Windows, обеспечивает выбор режимов работы генератора, а также изменение параметров формируемого сигнала.


Генератор HVGP-250

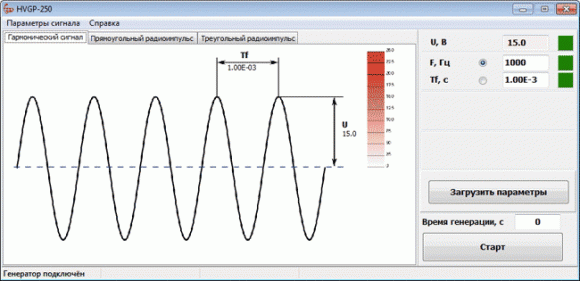

 Программа управления генератором



Области применения

  1. проведение метрологических измерений
  2. проведение ресурсных испытаний активных оптических элементов
  3. оперативный контроль качества элементов
  4. исследования оптически анизотропных сред
  5. проведение лабораторных работ по курсу «Физика конденсированного состояния»



Технические характеристики

Нагрузка


Комплексная, с выраженной емкостной составляющей:
– емкость нагрузки, нФ, не более 1
– эквивалентное активное сопротивление, кОм, не менее 100
Частота повторения импульсов, Гц 0 ... 1000
Отклонения отсчетов огибающих импульсов излучения
от средней огибающей ансамбля из 1000 реализаций, %		 2
Реализована интегрированная система защиты от перегрузки и короткого замыкания, осуществляется аппаратный контроль величины выходного тока генератора


Параметры сигналов


– формирование радиоимпульсов с прямоугольной
   или треугольной огибающей
– частота формируемого гармонического сигнала 10 Гц ... 50 кГц
– рабочий диапазон амплитуд гармонических колебаний 1 ... 250 В
– шаг установки амплитуды  0,1 В
– дискретность установки частоты гармонических колебаний 0,1 Гц


Характеристики преобразования


- 10 уровней квантования отсчетов сигнала по амплитуде с периодом дискретизации 0,1 мкс


Эксплуатационные характеристики
Электропитание ~220 В, 50 Гц
Охлаждение воздушное,
принудительное
Габариты, мм3 150х200х100
Рабочий диапазон температур +15 ... +30°С


Опционально
  1. возможность включения в состав оборудования с централизованным управлением;
  2. возможность формирования реализаций сигнала с огибающей произвольной формы, в том числе псевдослучайных реализаций (минимальный интервал времени, необходимый для изменения амплитуды колебаний несущей, равен периоду этих колебаний).



Дополнительные материалы

  1. Описание комплекса (PDF, ~1,1 Мб)
